一、基本情況
獲獎項目名稱:大跨度桁架微振廠房屋蓋高精度累計滑移施工關鍵技術
主要完成單位:中建鋼構股份有限公司、中建鋼構天津有限公司、中建六局總承包工程有限公司、中建科工（北京）控股有限公司、中建科工集團（天津）有限公司
主要完成人:錢煥、李毅、汪天平、國賢慧、魏金滿、吳小健、劉英虎、劉彪、代連水、李維宇
二、項目背景
中芯西青12英寸晶圓代工生產線項目生產廠房鋼結構工程總用鋼量約2.46萬噸，整體長約196.8m，寬約182.4m，屋面采用鋼桁架結構，桁架共21榀，最大結構高度42.9m。生產輔助廠房鋼結構工程總用鋼量約1.58萬噸，整體長約182.4m，寬約120.0m，屋面采用鋼桁架結構，桁架共29榀，最大結構高度42.9m。
桁架上弦、下弦上表面均鋪設壓型金屬板，澆筑150mm混凝土作為變電站、排氣機房、設備檢修及后續備用空間。生產廠房和生產輔助廠房西側為倉庫、變電站、柴發站、垃圾房等單體建筑、北側為動力中心、距輔助廠房北側端部20m，東側道路空間15m，空間布局緊密，場地狹窄，工期緊，選用滑移措施安裝。

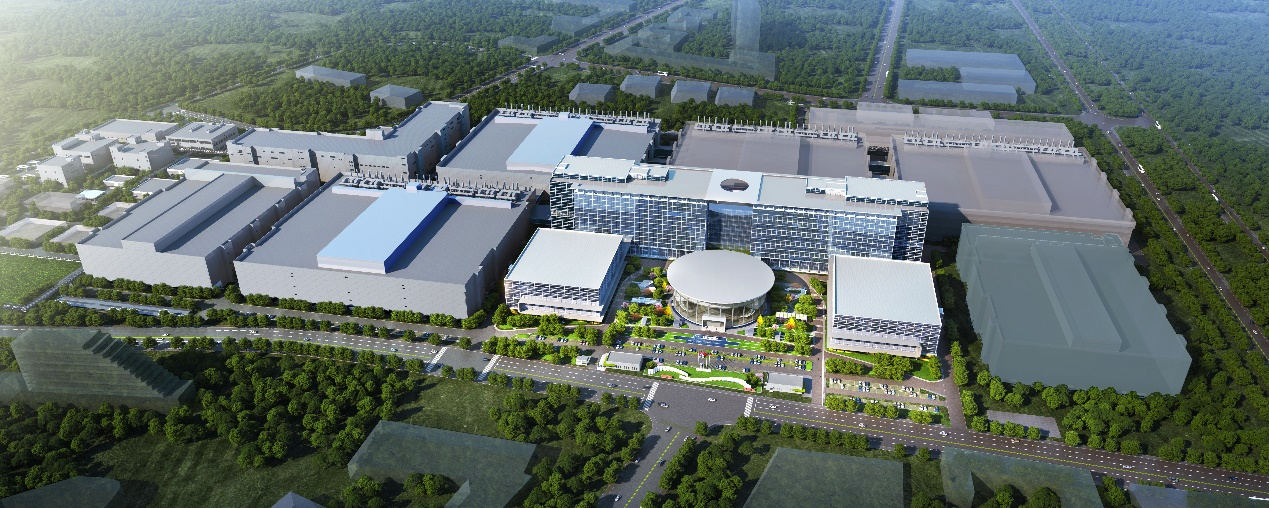

項目效果圖
三、創新成果
（1）提出了基于大跨度架單元吊裝方案模擬與分析的關鍵技術，使用桁架單體雙機異向同步吊裝，采用PLC系統施工；布置單邊支撐體系減少華夫板變形，增加外部斜撐，提高承載力。

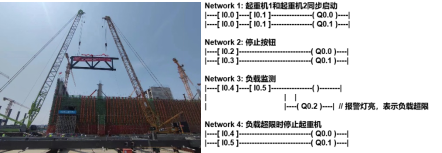

現場雙機同步異向吊裝技術及PLC梯形圖代碼示例
（2）針對高位組合屋蓋的滑移施工，根據“原位吊裝+滑移+嵌補三區”劃分原則，提出了分塊累計滑移、滑移同步推進、可視化平臺架構的精密嵌補等多項技術；設計了“雪橇”式滑塊，提高了傳力效率。

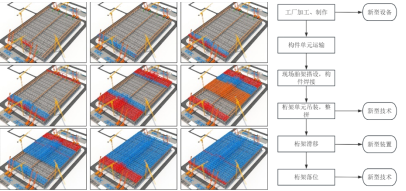

滑移施工流程圖示
（3）優化了節點構造和裝置設計，實現了大跨度屋蓋桁架的零距卸載和柱頂精準落位，免除液壓千斤頂?shù)南软斏舐湮坏牟襟E，節約成本、縮短工期。

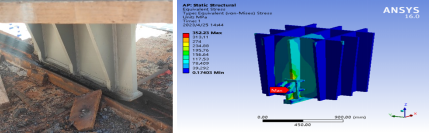

節點設計創新 數值分析結果
（4）針對構件制作難題，工廠中引入智能制造技術，開發了基于輕量化、高效化、快速化的“移動工廠”體系，實現生產進度、質量等過程信息化管理。
四、推廣應用情況
該技術成功應用于中芯國際芯片廠房、沈陽飛機綜合裝配廠房等工程，施工精度滿足設計和規范要求，保證施工質量，縮短施工工期，降低施工成本，施工質量及效果得到各方一致好評。為大跨度、高精度廠房的滑移施工提供了可行、高效的解決方案和參考資料，為工程如期履約提供了保障，取得了顯著的社會和經濟效益。
